GC-FBG型光纖光柵解調儀采用高性能的可調激光掃描技術，集成了掃描半導體激光光源、光纖分路器、多通道同步光電探測及低噪聲信號處理電路，可在40nm的范圍內進行快速、高分辨率的光纖光柵解調，具有很高的可靠性和溫度穩定性。該光纖光柵解調儀特別適用于石油化工﹑高壓電力﹑煤礦井下﹑危險品倉庫等易燃﹑易爆﹑強電磁干擾環境下的溫度、位移、應力、應變、水位、壓力等傳感器的解調。
功能特點：
○ 重復性好，解調精度高
○ 大動態范圍
○ 高速解調，3Hz/100Hz/1kHz/2kHz可選
○ 全半導體部件，可靠性高，溫度穩定性好
○ 全通道同步掃描，實時性好
○ 可輸出解調波長和全光譜，方便二次開發
○ 以太網口接口，易于組網
類型 | 技術指標 | |||
波長范圍 | 1528-1568nm | |||
最小分辨率 | 0.1pm | |||
相對波長精度 | ±2pm | |||
波長重復性 | ±1pm | |||
解調頻率（可選） | 3Hz | 100Hz | 1kHz | 2kHz |
通道數 | 64 | 32 | 16 | 8 |
動態范圍 | ≥30dB | |||
光接口 | SC/APC | |||
通訊接口 | 2個RJ45，Intel 82583V芯片 10/100/1000 base-T 網絡 2個 USB 2.0 接口 6 個串口，1xRS232/RS422/RS485,2XRS485,3XRS232 4G數據網卡（選配） | |||
處理器 | CPU：Intel? Atom? Processor D2550 內存：板載DDR3 1066MHz 2GB 硬盤：mSATA接口固態硬盤，120G/240G | |||
顯示輸出 | VGA+HDMI | |||
供電 | 220V AC | |||
整機功耗 | <30W | |||
機箱尺寸 | 19英寸機箱，高度2U | |||
光纖沿徑向從里向外分為纖芯、包層、涂覆層三部分，我們利用特殊的紫外光照射工藝，對特定部位的光纖纖芯進行紫外照射，使得該區域光纖纖芯的折射率發生周期性變化，從而制成特定中心波長的光纖光柵。

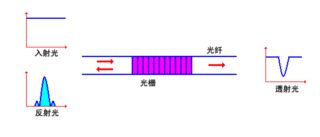

光纖光柵其作用相當于一個有選擇性的光譜反射鏡，最主要的功能是能將入射光中滿足布拉格條件的某一特定波長的光部分或全部反射。通過拉伸和壓縮光纖光柵，或者改變溫度可以達到改變光纖光柵的周期和有效折射率從而達到改變光纖光柵的反射波長的目的。
光纖光柵傳感系統主要由光纖光柵傳感解調儀、信號傳輸系統和光纖光柵傳感
器組成。光纖光柵傳感器獲取物理變化量，以光波長為載體，通過光纖傳輸系統傳至傳感解調儀，由傳感解調儀對光信號進行處理分析，獲取物理變化量數據。
○ 電纜隧道沉降監測
○ 高壓電纜接頭溫度監測
○ 開關柜母排、觸頭溫度監測
○ 橋梁、隧道等土木結構健康監測
○ 原油儲罐火災監測
○ 交通隧道火災監測
