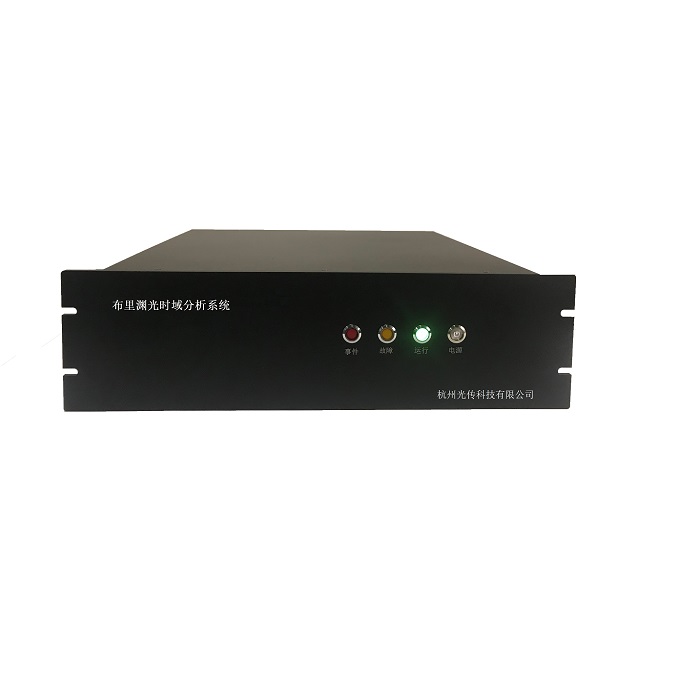

布里淵光時域分析儀監測主機BOTDA1000，又稱分布式光纖溫度應變傳感器，其采用光纖布里淵背向散射效應以及光時域反射OTDR原理，是國際上最新一代的分布式光纖傳感器，可以實現超長距離的光纖沿線各點的溫度、應變和頻譜測量，最大測量距離長達120km、測量精度1℃/20με、測量時間小于60s。該系統使用標準的通信單模光纖作為傳感器，“傳”、“感”合一，可實時監測細微的溫度和應變變化，在長輸油氣管道、海底光電復合纜、電力架空線、大壩、橋梁等領域具有重要應用。
功能特點：
● 業界領先的測量距離，最大可達120km （通過第三方權威測試）
● 快速響應，測量時間小于60s
● 測量精度小于±1℃/20με
● 精確定位事件位置，誤差小于1m
● 空間分辨率高0.5~50m
● 集成多種溫度、應變分離解調算法
光在光纖中傳輸時，由于光纖材料的密度、折射率等存在不均勻性，入射光會產生散射現象。布里淵散射是光波和聲波在光纖中傳播時相互作用而產生的光散射過程。當環境溫度變化或光纖產生形變時，光纖中聲速和光的折射率都會隨之變化，從而使布里淵頻移發生變化，并且布里淵頻移變化量與溫度和應變成線性關系。.
BOTDA1000基于受激布里淵散射效應，利用泵浦光pump、探測光probe和聲波的相互作用，使得后向布里淵散射信號不斷放大。對泵浦光pump和探測光probe的頻率差進行連續掃描，可確定光纖不同位置的布里淵頻移，從而獲得整根光纖的溫度、應變分布信息。

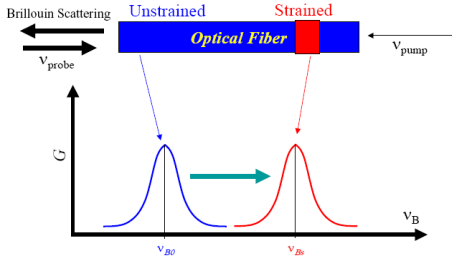

BOTDA1000測量原理示意圖
○ 海底電纜溫度、應變監測
○ 架空光纜OPGW覆冰、雷擊監測
○ 光纖應力測量及壽命評估
○ 長輸油氣管線泄漏、變形監測
○ 橋梁、隧道等土木結構健康監測
○ 電纜隧道沉降監測
○ 大壩滲流及變形監測
○ 邊坡、深基坑監測
