分布式光纖振動監測系統

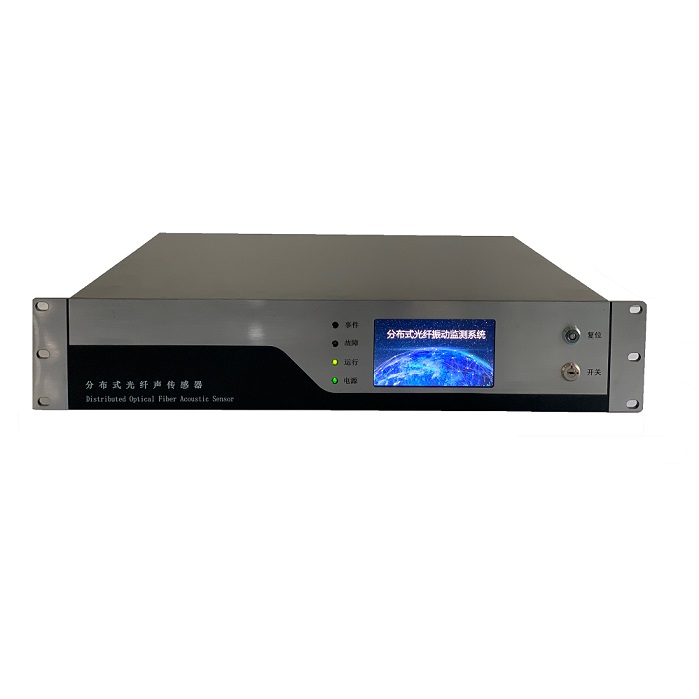

分布式光纖振動傳感系統DVS3000（又稱分布式光纖聲音傳感器、相位敏感光時域反射儀）是一款連續分布式光纖傳感器，它基于相干瑞利散射的原理，采用單芯單模通信光纜作為傳感器，可以實時獲得光纜沿線任意一點周圍的振動信息，最大監測距離50km、定位精度1m、空間分辨率10m、響應頻帶寬10Hz~50kHz、誤報率<1%。當光纜沿線周圍發生振動信號并達到一定的閾值范圍，分布式光纖振動傳感系統會第一時間發出預警，并準確定位振動事件的位置，通知相關的監控人員。分布式光纖振動傳感系統DVS3000在石化、電力、交通、機場、國防等領域具有重要應用。

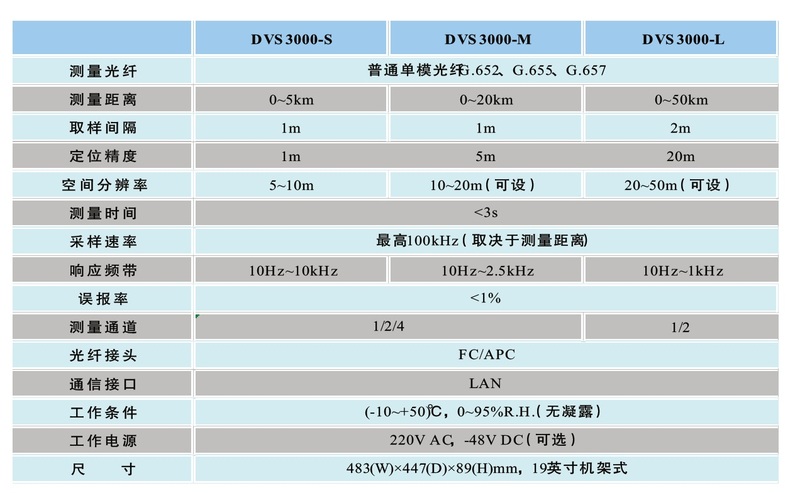

功能特點：
● 測量距離長：最長支持50km
● 定位精度高：最小1m
● 空間分辨率高：10m
● 響應頻帶寬：10Hz~50kHz
● 誤報率低：<1%
● 多點振動事件同時監測與定位
● 分區設置報警閾值
● 智能識別算法，識別典型振動事件
分布式光纖振動傳感器DVS是基于相干瑞利散射的分布式光纖傳感器。它利用光纖對聲音（振動）敏感的特性，當外界振動作用于傳感光纖上時，由于彈光效應，光纖的折射率、長度將產生微小變化，從而導致光纖內傳輸信號的相位變化，使得光強發生變化。
振動探測：由于聲波導致的相位變化很小，因此DVS系統通常采用一定脈沖寬度的高相干（超窄線寬）的激光脈沖，脈沖寬度區域內瑞利散射信號之間會發生干涉，當外界振動導致相位發生變化時會使得該點的相干瑞利散射信號強度發生變化，通過檢測振動前后的瑞利散射光信號的強度變化（差分信號），即可實現振動事件的探測。
振動定位：DVS的定位采用光時域反射計OTDR原理，即光纖背向散射信號返回入射端的時間。DVS定位精確，具備多點振動事件同時探測能力，并且可結合傳感光纖的應用環境進行分區設置報警閾值。

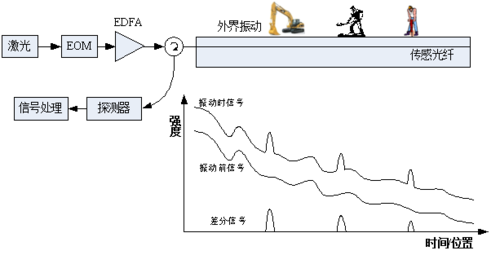

DVS原理示意圖
○ 海底電纜防錨害在線監測
○ 電纜隧道防外破在線監測
○ 油氣管道防外破及泄漏監測
○ 油氣庫區周界入侵監測
○ 鐵路、高速公路周界入侵監測
○ 通信光纜防破壞監測
○ 邊境線防入侵監測
