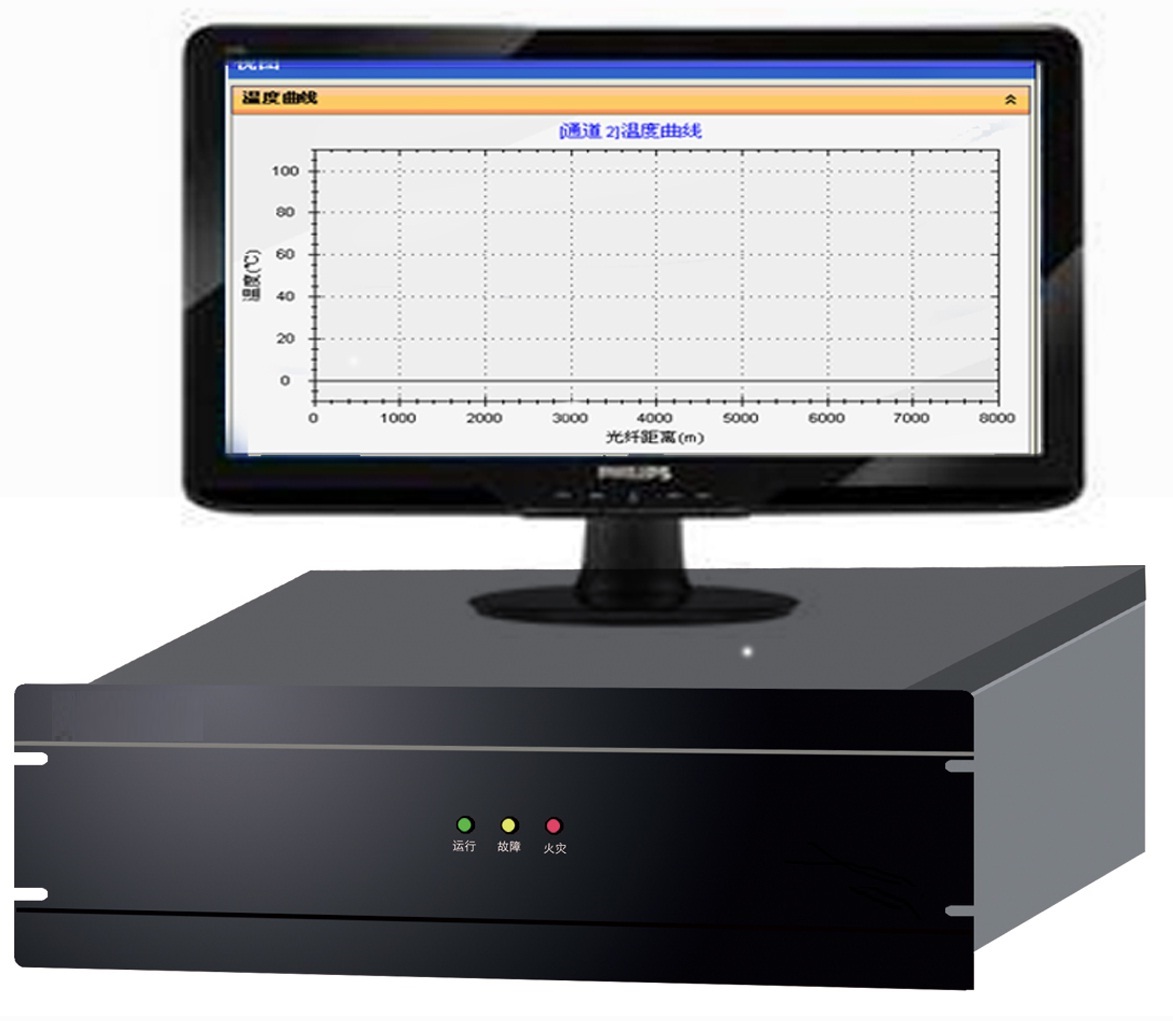

布里淵光時域分析儀BOTDA（分布式光纖溫度應變傳感器）是一種超長測量距離的新型光纖傳感器。它采用光纖布里淵散射效應，以通信單模光纖作為傳感器，將光纖敷設于待測體上，即可實時獲得光纖沿線每一個點的溫度和應變分布信息，實現超長距離的連續在線監測與精確定位。
杭州光傳的BOTDA基于專利技術設計，集光電、硬件、計算機和信息處理等高新技術于一體，測量距離長達100km（經過第三方測試認證）、溫度測量精度1℃、應變測量精度20με，技術指標國際先進；同時由于采用光信號為載體，不受電磁干擾，本質安全，使用壽命長，適于惡劣環境下工作，在海底光電復合纜、電力架空線、長輸油氣管道、橋梁、大壩、地質災害監測等領域具有重要應用。
BOTDA技術指標：
序號 | 技術參數 | 技術指標 |
1 | 光纖類型 | 單模光纖 |
2 | 光纖結構 | 雙芯光纖，環路結構 |
3 | 測量距離 | 10/20/50/100km |
4 | 測量通道 | 1/2/4 |
5 | 測量時間** | 最短20s |
6 | 溫度測量范圍 | -40℃~300℃（取決于光纖類型） |
7 | 溫度測量精度** | ±1℃（全程） |
8 | 溫度分辨率 | 0.1℃ |
9 | 應變測量范圍 | -10000με~10000με |
10 | 應變測量精度** | ±20με（全程） |
11 | 應變分辨率 | 2με |
12 | 采樣間隔 | 0.05~0.25m |
13 | 空間分辨率 | 0.5~5m |
14 | 光纖接頭 | FC/APC |
15 | 工作電源 | 220VAC 50Hz，100W |
16 | 操作溫度 | 0~40℃ |
17 | 存儲溫度 | -20℃~60℃ |
18 | 通信接口 | Ethernet，USB，RS232 |
19 | 存儲空間 | 1TB（可擴展） |
20 | 尺寸（W×D×H） | 483×450×133mm（19"rack） |
21 | 重量 | 20kg |
