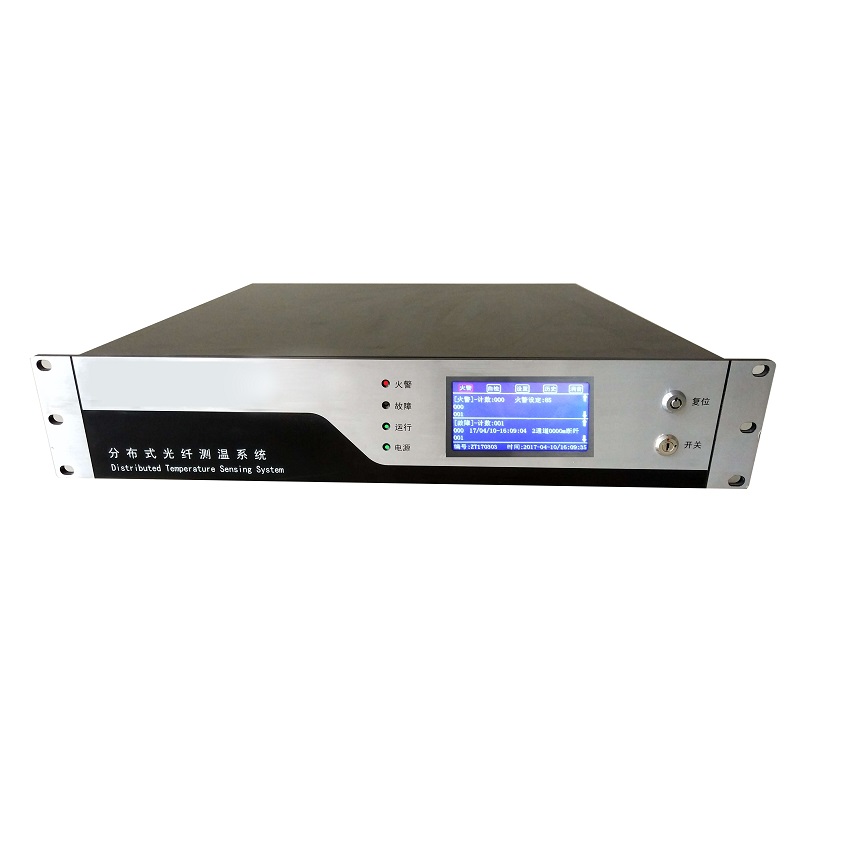

分布式光纖測溫系統DTS2000是國際上最先進的線型感溫火災探測器，它直接利用光纖作為傳感器，通過光纖微弱背向拉曼散射信號的濾波、探測以及高速數據采集與分析，獲得溫度敏感的反斯托克斯信號和溫度不敏感的斯托克斯信號，從而實時獲得沿光纖分布的準確溫度信息，最大測量距離20km、測量精度0.5℃、測量時間最小2s；結合先進的火災智能報警判斷算法，實現傳感光纖全程的實時在線監測，并實現溫度異常位置的精確定位。分布式光纖測溫系統DTS2000在電力、電廠、交通、大壩、石化、煤礦等領域具有廣泛應用。
功能特點
● 測量距離長：最長支持20km
● 測量精度高：最小0.5℃
● 測量時間快：最快2s/通道
● 空間分辨率高：最小0.5m
● 測量通道多：一臺主機最多支持16通道測量
● 底層ARM計算分析，可靠性高
● 具有自診斷功能，快速定位故障
● 提供單模、多模光纖版本，選擇更豐富

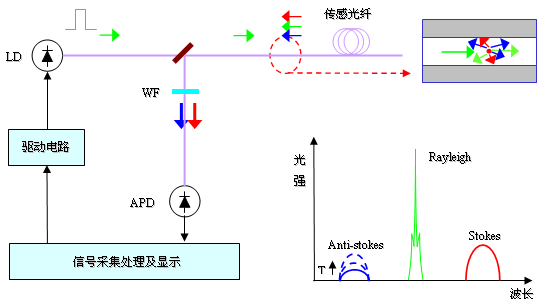

DTS的溫度測量基于自發拉曼Raman散射效應。大功率窄脈寬激光脈沖LD入射到傳感光纖后，激光與光纖分子相互作用，產生極其微弱的背向散射光，散射光有三個波長，分別是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes溫度敏感，為信號光；stokes溫度不敏感，為參考光。從傳感光纖背向散射的信號光經再次經過分光模塊WF，隔離Rayleigh散射光，透過溫度敏感的anti-stokes信號光和溫度不敏感的stokes參考光，并且由同一探測器（APD）接收，根據兩者的光強比值可計算出溫度。而位置的確定是基于光時域反射OTDR技術，利用高速數據采集測量散射信號的回波時間即可確定散射信號所對應的光纖位置。
DTS測量原理示意圖
○ 高壓電纜溫度監測
○ 電纜橋架溫度測量及火災監測
○ 原油、石化儲罐火災監測
○ 稠油井SAGD井下溫度測量
○ 交通隧道、地鐵火災監測
○ 輸煤皮帶火災監測
○ 圓形煤場火災監測
○ 煤礦井下火災監測
○ 垃圾填埋場滲流監測
